En esta entrada compartimos un caso práctico que enfrentamos con una Dodge RAM 2002, cuyo sistema de alarma presentaba un comportamiento inusual. Aunque el vehículo arrancaba, las luces parpadeaban constantemente debido a que la alarma permanecía activa. La bocina estaba desconectada, por lo que no se escuchaba el sonido de la alarma, pero su presencia era evidente.
Problema Inicial
El cliente solicitó la programación de un control remoto para desactivar la alarma. Sin embargo, al abrir el switch con su llave programada, la alarma no se desactivaba. Esto nos llevó a realizar un diagnóstico completo y personalizado.
Investigación y Selección del Control

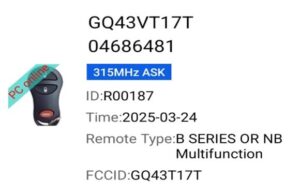

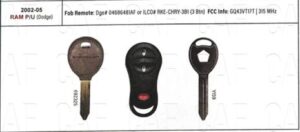

Utilizamos el manual AutoSmart para identificar el tipo de control compatible. Confirmamos que el vehículo contaba con transponder, pero no requería el uso de pincode. Se identificaron datos clave como el número de parte, FCCID y frecuencia del control.
El cliente eligió un control generado en lugar del original, y procedimos a su programación.
Retos Técnicos: Conexión al Escáner
Al intentar conectar el escáner, descubrimos que el puerto OBD2 no estaba presente físicamente, aunque los cables sí. Esto nos llevó a consultar una plataforma de diagramas automotrices, ingresando el VIN para obtener el esquema de “Computer Data Lines”.
Los colores de los cables según el diagrama fueron:
| Pin | Color del Cable |
|---|---|
| 2 | Azul claro / Violeta |
| 4 | Negro / Verde obscuro |
| 5 | Naranja / Negro |
| 7 | Rosa |
| 9 | Rosa / Azul claro |
| 12 | Verde claro |
| 15 | Blanco / Verde obscuro |
| 16 | Rosa |
Para diferenciar entre los dos cables rosas (pin 7 y 16), verificamos el voltaje entre el pin 4 (tierra) y cada uno. El cable con voltaje correspondía al pin 16.
Diagnóstico Final
Una vez conectados correctamente los cables al escáner, logramos establecer comunicación. Sin embargo, el escáner no permitió la programación del control. Se revisaron los códigos de error y se diagnosticó el módulo con base en la carta de trabajo correspondiente. El módulo estaba en buen estado.
Este caso nos recuerda que no basta con tener la herramienta adecuada: la información técnica precisa es igual de esencial para realizar un servicio exitoso.
